如何設置負載均衡EasySLB后端服務器網關

 我司負載均衡EasySLB服務使用的是NAT模式進行流量調度，這就要求后端服務器必須將數據包返回到負均均衡器，而默認情況下數據是直接通過公網返回給用戶的，
所以如果不經過設置，則SLB不能正常工作。

 正常情況下，當在負載均衡EasySLB控制臺將后端服務器添加進入集群時，系統會自動設置好后端服務器的路由和網關，以保證負載均衡EasySLB服務能正常工作，
但這需要新的受控端才支持，若您的后端服務器是以前開通的，則系統無法自動為您設置網關與路由，所以就需要手工對后端服務器的網關和路由進行配置。
此過程較為繁瑣，另一個比較簡單的辦法是可以直接將后端服務器重裝以后，就可以自動添加了。

 在配置以前，需要先獲取“負載均衡器內網IP”，可以在“負載均衡SLB”控制臺查到。此處假設為“192.168.3.1”

Windows后端服務器的配置方法如下：

 1.用遠程桌面登錄服務器

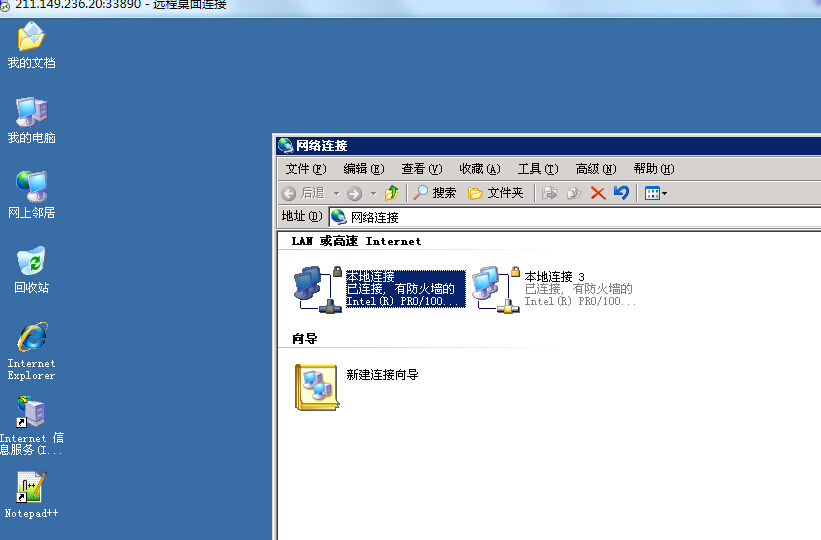

 2.右擊“網上鄰居”-“屬性”，打開網絡連接,如下圖



3.我司云主機通常會有兩個連接，也就是兩個網卡，一個是公網網卡，一個是內網網卡，兩個網卡均要進行配置，僅從名稱上是無法區別內網與外網網卡的。

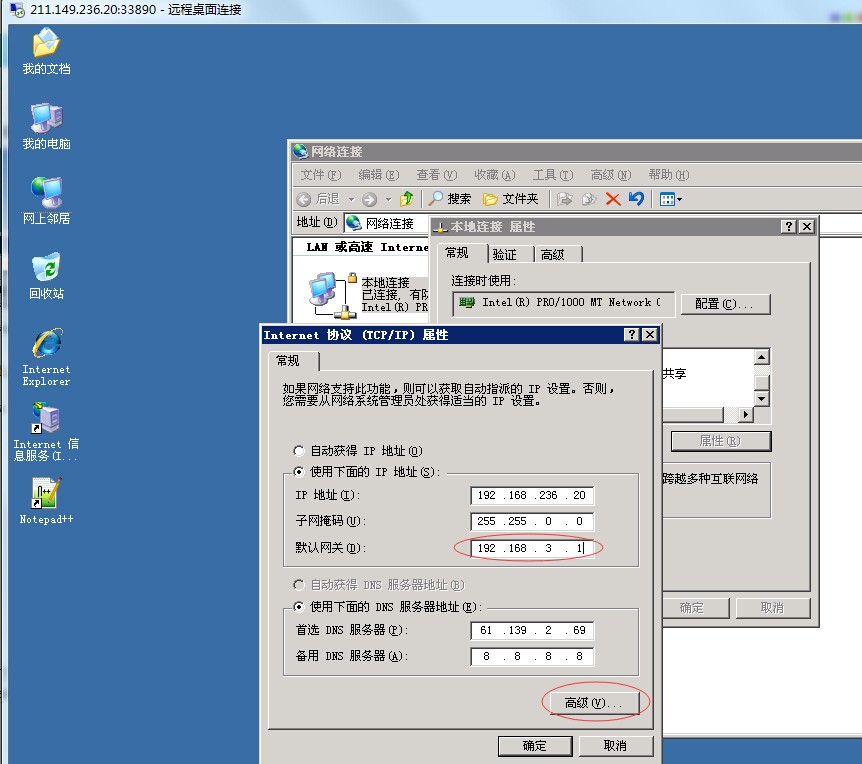

所以我們現在先右鍵點擊第一個連接，如，此處就是“本地連接”，選擇“屬性”，再選擇“Internet 協議(TCP/IP)”,“屬性”,如下圖



在此處一件重要的事情是判斷此網卡是私網還是公網，我們發現IP地址是192.*，且默認網關為空，則表示此網卡是“內網”網卡，則需要進行兩處配置。

 3.1.1 設置私網網關
 即將“默認網關”設置為之前收集到的負載均衡器內網IP，此處假設為“192.168.3.1”

 3.1.2 設置私網網卡“躍點數”

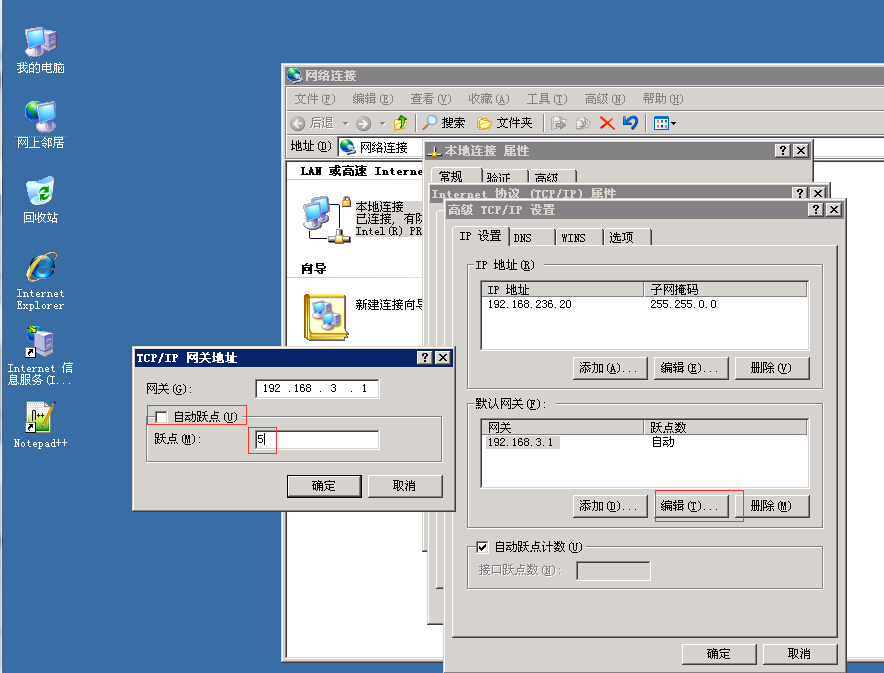

 點擊上圖的“高級……”，在“默認網關”處點擊“編輯”，再取消“自動躍點”復選框，最后在“躍點”處輸入值“5”,最后點擊確定即可。如下圖

以上即是內網網卡的配置，總結起來其實只有兩點，第一點是要將默認網關配置為負載均衡器的內網IP，第2點是將路由躍點
（其實也就是路由距離，或稱路由跳數）設置為5,使其具備更高優先級

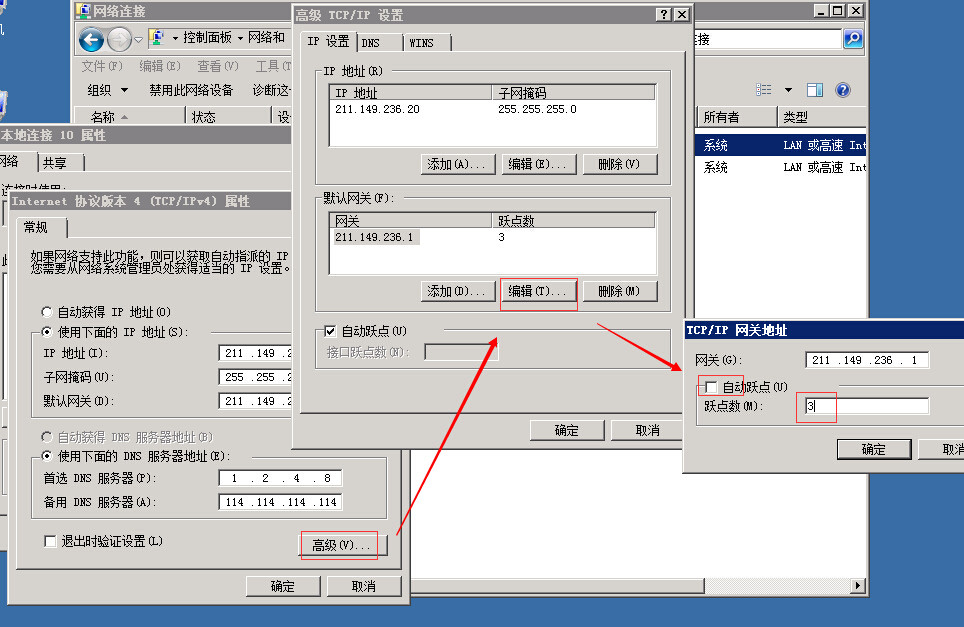

4.在另一塊網卡上右擊，此處為“本地連接10”，點擊“屬性”-“Internet 協議(TCP/IP)”,如下圖

我們根據IP可以判斷，此網卡為公網網卡，公網網卡只需要修改一個參數，即“躍點數”即可，將值由“自動計算”改為“3”即可。

經過以上的配置，windows后端服務器就可以使用了。

 Linux后端服務器的配置方法如下：

 1.用SSH登錄Linux服務器
 2.運行以下5條命令即可

echo 200 slb>>/etc/iproute2/rt_tables

ip rule add from 192.168.225.153 table slb#其中192.168.225.153必須替換為本機的內網IP

ip route add default via 192.168.3.1 dev eth1 table slb#其中192.168.3.1是負載均衡器的內網IP,必須替換為正確IP

echo ip rule add from 192.168.225.153 table slb>>/etc/rc.local #其中192.168.225.153必須替換為本機的內網IP
echo ip route add default via 192.168.3.1 dev eth1 table slb>>/etc/rc.local #其中192.168.3.1是負載均衡器的內網IP,必須替換為正確IP
